久好JHM系列“板”圖鑒 · 三

2022-06-23 18:18:35 189

久好電子的芯片聞名遐邇，然而要想使用芯片，各種類型的“板子”是必不可少的。作為久好JHM“板”圖鑒系列第三期，這里將介紹久好電子JHM1501/2102/3802系列的評估、批量測試板套件。

一、JHM2102批量套件

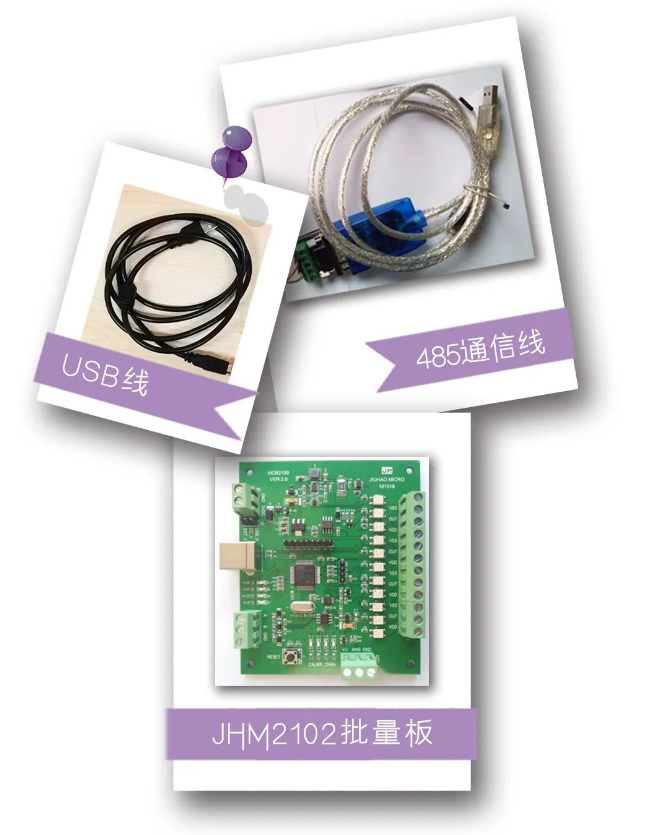

1. JHM2102批量板（MCB2102）可用于JHM2102的批量校準，單塊批量板可同時校準4路傳感器，不支持級聯。JHM2102批量板可選擇USB或RS485與上位機通信。USB通信方式僅作為無電磁干擾環境下測試JHM2102使用，其它環境下建議采用RS485通信方式。


2. USB轉RS485線（USB-to-RS485-1 Cable）用于連接批量板和電腦，一側是方形口，另一側為接線端子，內帶屏蔽層，最高支持1Mbps傳輸速率。


3. USB線（USB Cable）用于連接通信板和電腦，一側是方形口，另一側為D形口，內帶屏蔽層。



二、JHM1501評估套件

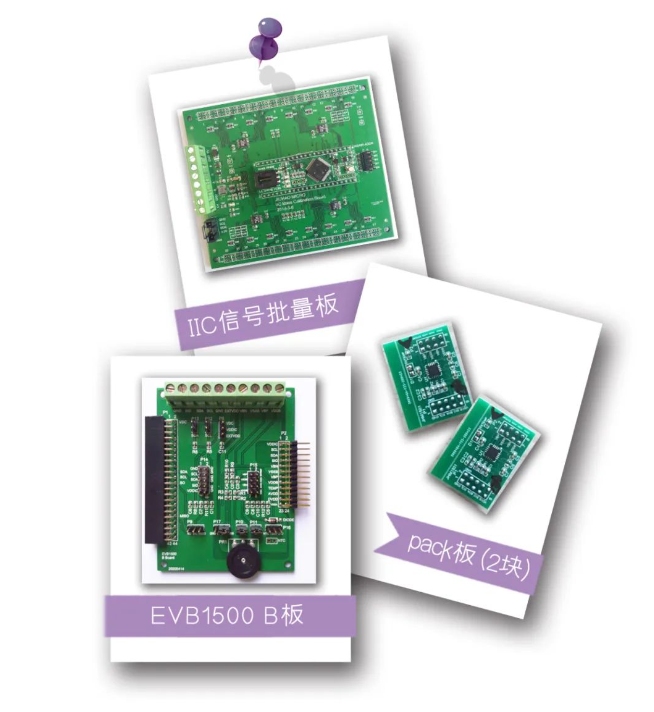

4. IIC信號批量板（MCB IIC）可用于JHM1501的評估測試，用于燒寫EVB1500固件。


5. EVB1500 B板（EVB1500 B）也叫做EVB1500傳感器替代板，板上有四個30K電阻形成的惠斯通電橋，其中一個橋阻上串10K電位器，用于模擬電阻橋式壓力傳感器的信號輸出。同時此板上有接線端子和排針?lè)奖阍u(píng)估JHM1500與客戶的電阻橋式傳感器是否匹配。EVB1500 B板上有4*2*2.54和5*2*2.54排針組成的插座，可將JHM1500pack板插到此插座上用于相應芯片的測試。


6. JHM1501pack板（JHM1501 Pack Board），是將JHM1501的封裝片邦定到方形的PCB上或?qū)HM1501的封裝片焊接到方形PCB上，同時板上有4*2*2.54和5*2*2.54排座各一個，方便安裝到EVB1500 B板的插座上評估JHM1501。

套件中另包含一根USB轉RS485線和一根USB線。


三、JHM2102、JHM1501模擬批量套件

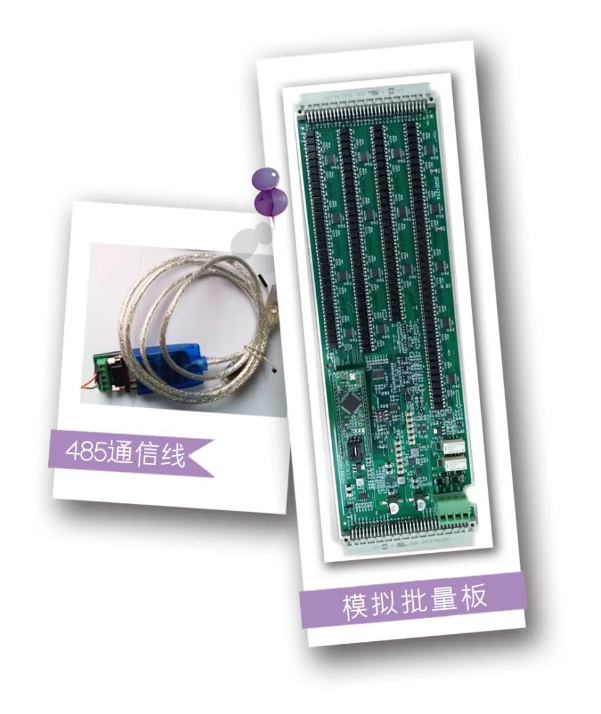

7. 模擬批量板可用于芯片JHM2102和JHM1501批量校準，單塊批量板支持最多32塊級聯，每塊批量板可接32路。

套件中另包含一根USB轉RS485線。



四、JHM3802開發套件

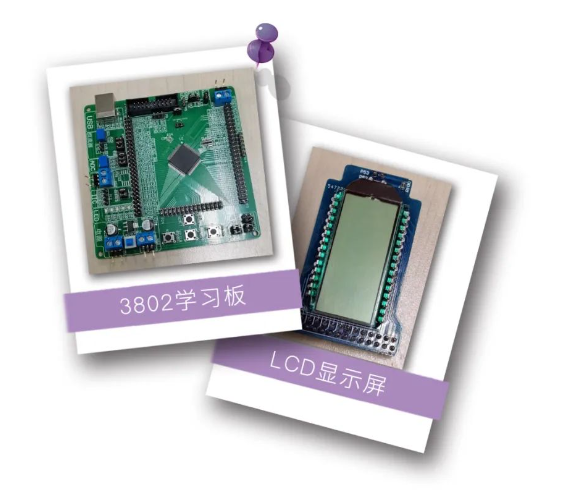

8. 3802學習板是基于JHM3802(100pin)的單片機設計的一款開發板。板上有豐富的外設，包括恒流源，ADC，LED，按鍵電路等，供客戶了解JHM3802的內部資源和使用方法。板上有兩個2*25*2.54的排針，將芯片的引腳全部引出，方便外接各種電路。


9. 同時配有一塊LCD顯示屏，可通過排針直接連接學習板，控制LCD顯示。
